Инструкция по монтажу пленочного пола



Днная инструкция описывает основные шаги и действия по монтажу пленочного пола, когда вы уже купили или еще планируете купить конкретный комплект пола.

Расчет нужной площади обогрева и составление планируемой схемы укладки пола - указаны в другой инструкции.

В этой инструкции я попытался в кратце указать основные шаги, в ней отражается мой большой опыт монтажей теплого пола, который оттачилвался с каждым объектом с 2012 года, и позволяет установить пол быстро, без отрицательных последствий.

  1. Начните с проведения всех пыльных работ. В большинстве случаев единственая пыльная работа с пленочным полом, это прокоадка двух гофр в стене. Одна гофра для датчика температуры, вторая для силового кабеля. Штробим и закладываем.

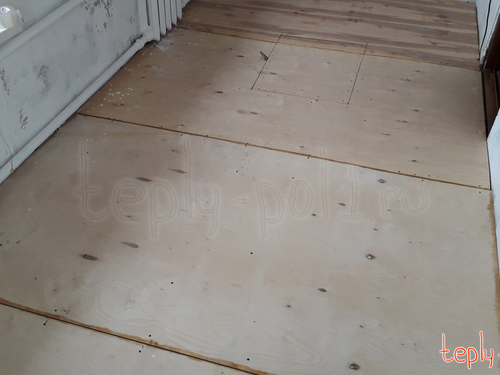

  2. Если вы будете укладывать мягкие напольные покртия, линолеум или ковролин, то нужна дополнительная прослойка из фанеры или двп минимальной толщины (порядка 4мм). Поэтому предварительно перед всеми работами сделайте раскладу фанеры по черновому полу, сделайте все выерзы, если трубется. А так же учтите тепловые зазоры в 2-3 мм между листами. После когда все ровно будет уложено, выносим листы, и продложаем монтаж. В случае с ламинатом, ничего не нужно делать.

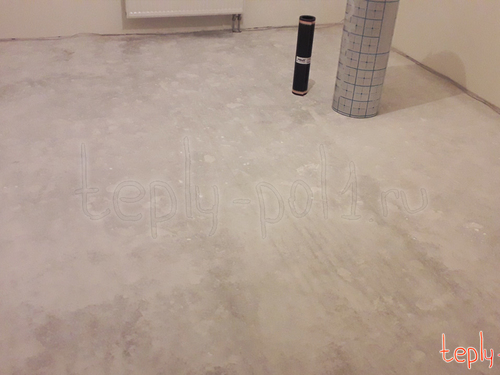

  3. Очистите основание чернового пола от строительного мусора и острых предметов.

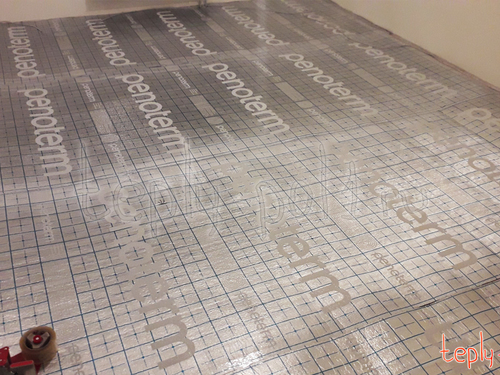

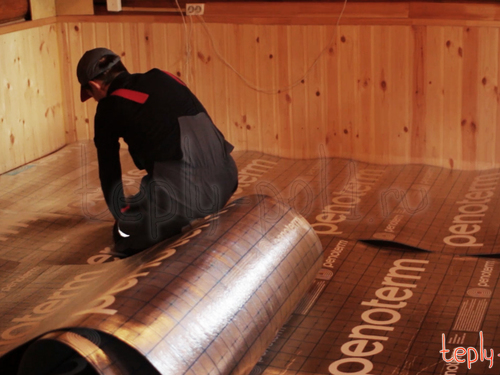

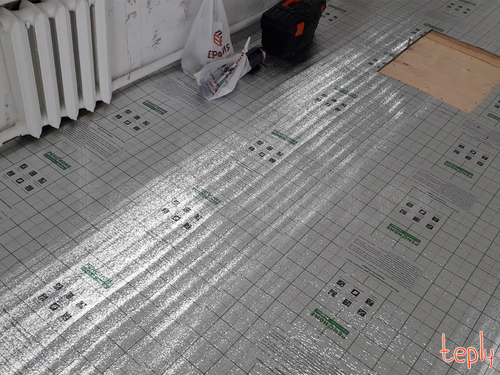

  4. Раскладываем на полу отражающая изоляцию и крепим между собой обычным скотчем.

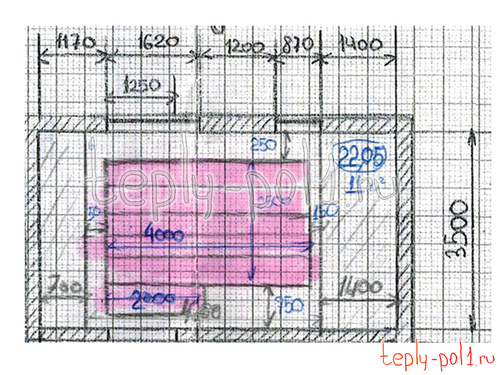

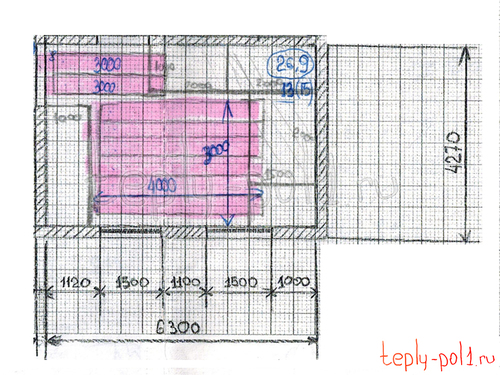

  5. Перенесите план-схему укладки на ваш пол: разьмете где у вас будет стоять мебель, разьмете планируемую раскладку пленочного пола (например маркером). Учтите при этом отступ от мебели 5-10 см.
  6. Прежде чем раскатывать пленку на полу и резать, провертье еще раз расчеты. Пересчитайте по схеме на полу общий погонаж пленочного пола. Если комплекта мало, то подумайте за счет каких участков его можно уменьшить, если много, то подумайте куда еще можно завести пол. Если все верно то, можно приступать к монтажу.
  7. Достаем комплект из коробки, снимам ярлыки.

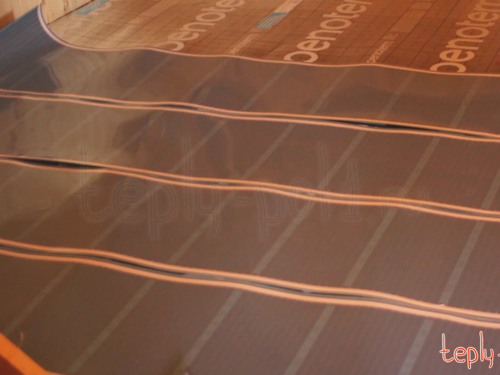

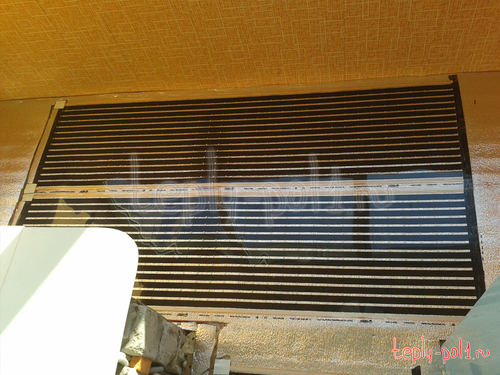

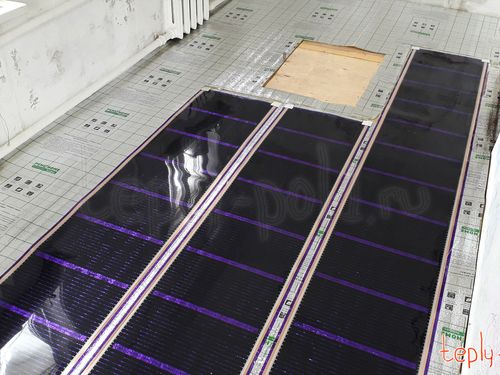

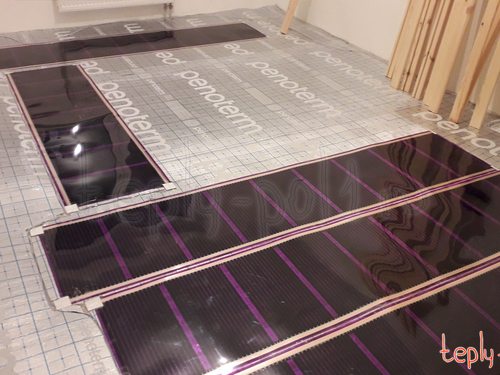

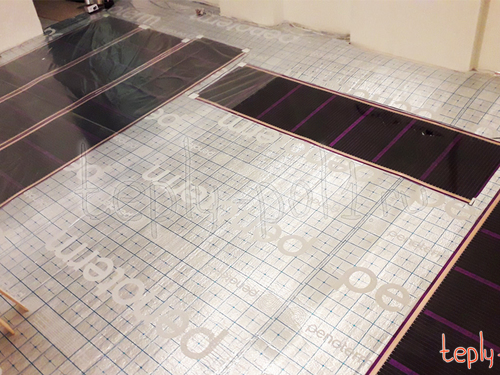

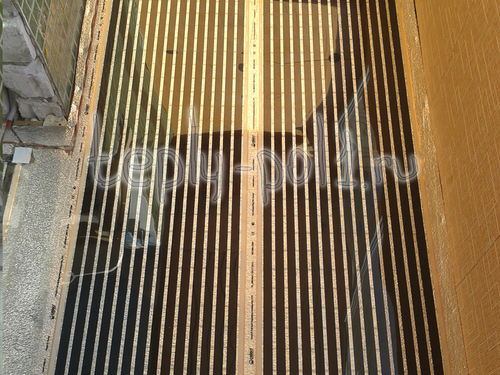

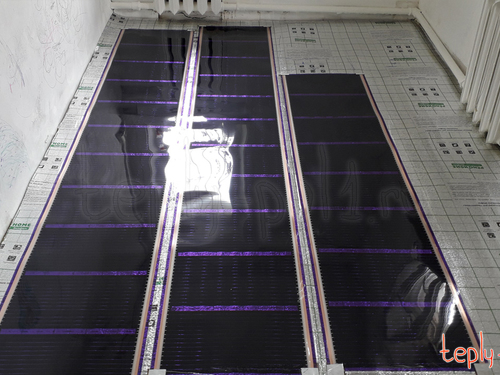

  8. Режем пленку по полосам и раскладываем на полу. Учитывайте что у пленки есть максимальная длина укладки. Например у пленки шириной 50 см  и мощностью 210 Вт - длина 7 метров, а мощностью 130 Вт - до 12 метров. Шириной 80 см, до 4,5 метров, а шириной 100 см до 3,5 метров. Иначе медная шина буде перегреваться и возможны последствия.

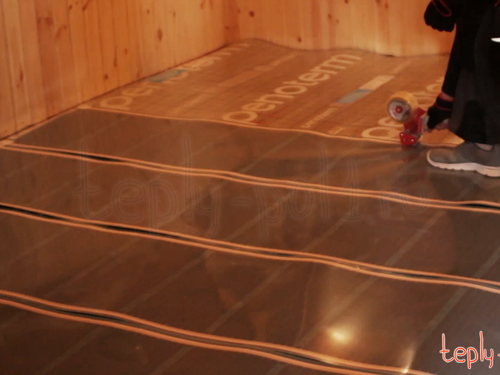

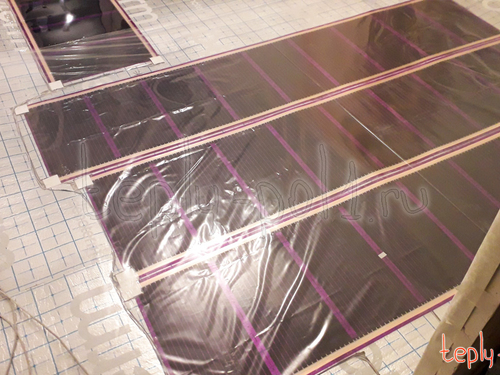

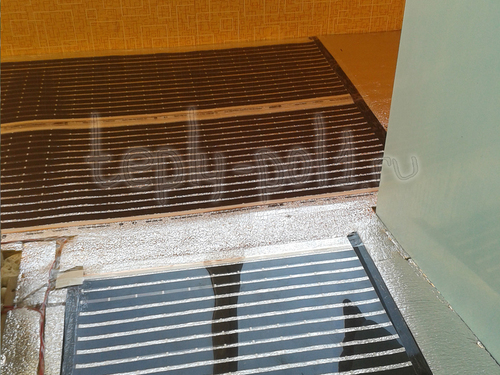

  9. Фиксируем полосы между собой и к отражающей подложке сотчем, по всей длине, оставляем на закрепленными начало и концы полос, порядка 50 см, а так же полосу под которой будем закладывать датчик температуры до его места установки.
  10. Внимание соединяйте полосы проводм только паралельно! Т.е. условно: подключение к полосам идет с одной стороны полос, а с другой стороны должно быть все заизолированно. Разрезаем битумную изоляцию пополам, по 1 "квадратику" на каждую полосу, и изолируем в конце полос медную шину (включая серебряную гребенку), делаем вырези в пожложке под битумную изоляцию. что бы она не выступала из пола, и проклеиваем все скотчем.
  11. Устанавливем все клипсы в начале полос, обжимамем плоскогубцами.
  12. И начинаем соединять соединительным проводм полосы между собой. Зачищяем провод, вставляем в клипсу и обжимаем (плоскогубцами или специальным обжимным инструментом), закрываем соединение двумя "квадратиками" битумной изоляции.
  13. Да далее идем от полсы к полосе и до терморегулятора. После закладываем датчик температуры, делаем вырез в подложке что бы сам провод и датчик были уложены в один уровень, и его нельзя было продавить. Лучше датчик температуры укладывать в место линни отреза пленки, а не под место где идет карбоновая греющая паста.
  14. После делаем вырезы в подложке под все соединения пленки и провода, и заклеиваем все скотчем что бы все было зафиксировано и в момент улкадки ламината ничего не сдвинуть или провод не "убежал" и в последствии он не продавился напольным покрытием.
  15. Выводим силовые провода в "подрозетнике" и датчика температуры.

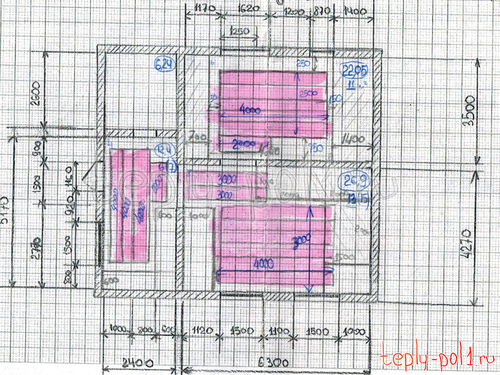

  16. Составляем итоговую схему укладки теплого пола с указанием всех отсупов от стен.
  17. Делаем фотофиксацию установленного комплекта.
  18. Подключаем к терморегулятору провода теплго пола и датчик температуры, подводим силовой провод и проверяем нагрев пола.
  19. Внимание! Во избежание повреждения теплого пола, до момента укладки плитки не производить никаких работ в данном помещении!

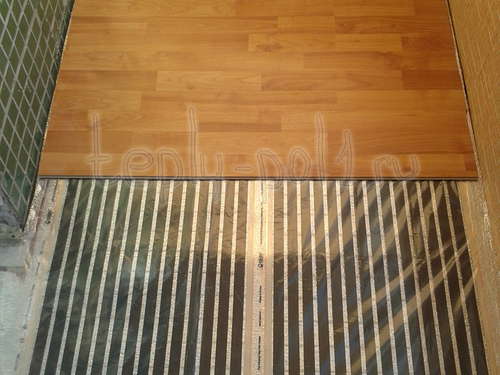

  20. Теперь можно ламинат.
  21. Если у вас линолеум или ковролин, то выносим нашу заранее заготвленную фанеру, раскладываем ее на полу. Размечаем по нашей схеме где у нас проходит пленка,  и просверливем с плысеосом отверстия под крепление фанеры.
  22. Пол можно включать сразу после укладки напольного покрытия.



Так же стоит учитывать:
