Инструкция по монтажу кабельного мата

Данная инструкция описывает основные шаги и действия по монтажу кабельного мата, когда вы уже купили или еще планируете купить конкретный комплект пола.

Расчет нужной площади обогрева и составление планируемой схемы укладки пола - указаны в другой инструкции.

В этой инструкции я попытался вкратце указать основные шаги, в ней отражается мой большой опыт монтажей теплого пола, который оттачивался с каждым объектом с 2012 года, и позволяет установить пол быстро, без отрицательных последствий.

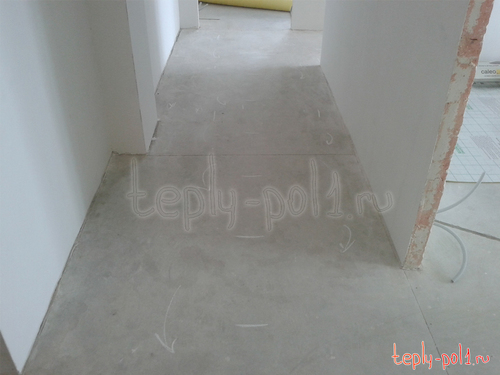

1. Очистите основание чернового пола от строительного мусора и острых предметов.
2. Прогрунтуйте основание чернового пола для лучшей адгезии плиточного клея.
3. Перенесите план-схему укладки на ваш пол: разметьте где у вас будет стоять мебель, разметьте планируемую раскладку кабельного пола на черновом полу (например мелом или маркером). Учтите при этом отступ от мебели 5-10 см.
4. Прежде чем раскатывать кабельный мат на полу и резать сетку, проверьте еще раз расчеты. Пересчитайте по схеме на полу общий метраж кабельного мата. Если комплекта мало, то подумайте за счет каких участков его можно уменьшить, если много, то подумайте, куда еще можно завести пол. Если все верно то, можно приступать к монтажу.
5. Достаем комплект из коробки, снимем ярлыки.
6. Замеряем мультиметром (если не замеряли в магазине) сопротивление комплекта по греющим жилам, сверяем их с табличным значением в инструкции (или на бирке комплекта), если отклонение более -5% и +10% то ни в коем случае не устанавливайте данный комплект и обратитесь к продавцу. Зафиксируйте данное значение в инструкции.
7. Так же нужно мегаометром (если не замеряли в магазине) проверить изоляция греющих жил, при 500 В она должна быть не менее 100 МОм. Зафиксируйте данное значение.

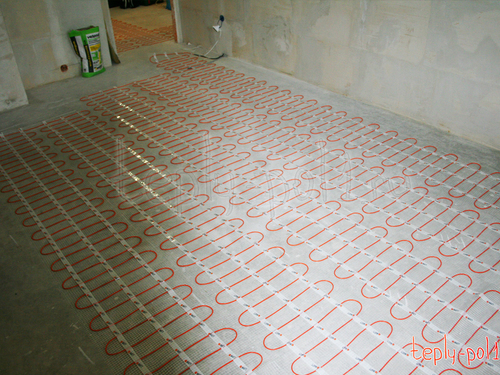

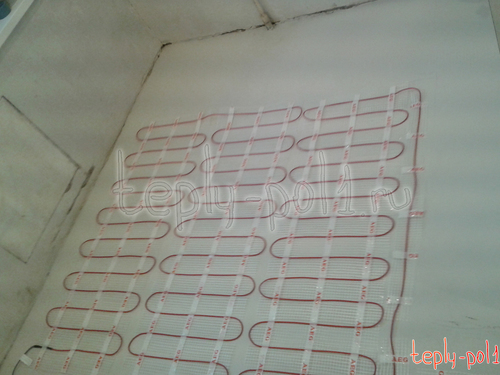

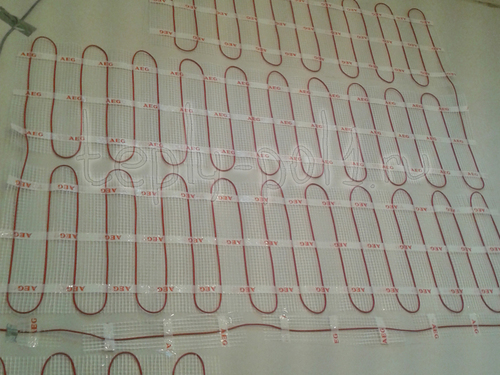

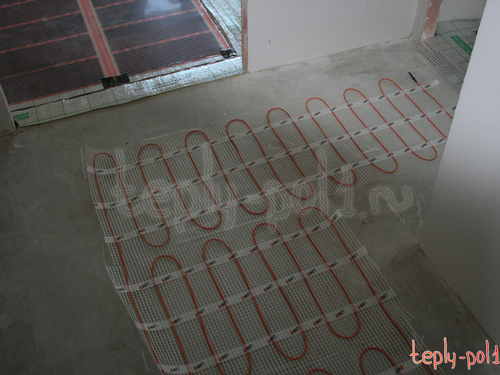

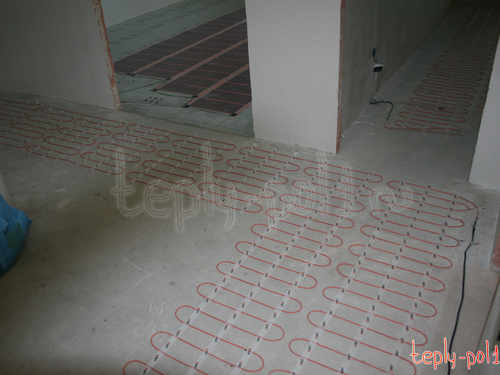

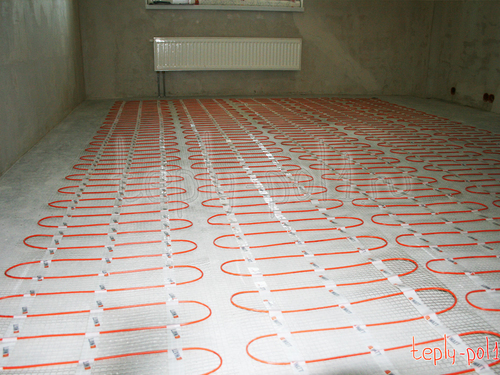

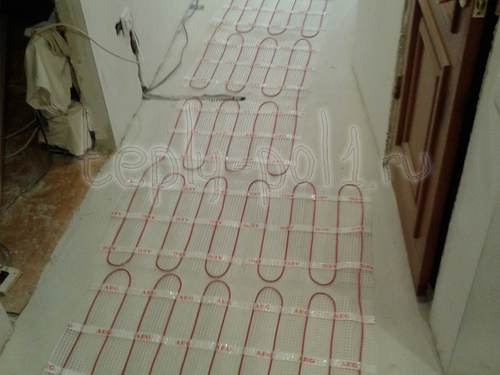

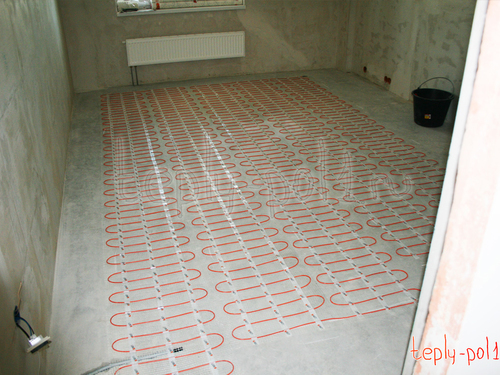

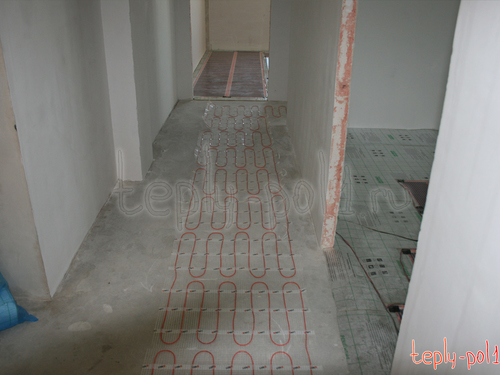

8. В отличие от укладки универсального кабеля, торопиться штробить укладывать гофру с уже уложенным датчиком температуры не надо. Сначала разложите кабельный мат на основании пола. Начинайте раскладку комплекта с ближайшей точки к терморегулятору. Ни в коем случае не режьте кабель – иначе он не будет работать, а так же не укорачивайте и не удлиняйте его, так как изменится сопротивление кабеля и соответственно он быстро выгорит из-за перегрева. Резать можно только стеку для поворотов или разворотов.
9. Когда весь комплект уложен, приступаем к разметке гофры для датчика температуры. При прокладке гофры учитывайте следующие моменты: минимум поворотов, если они есть то делайте их плавными, в месте перехода со стены на пол учитывайте плавность перехода. Гофра для датчика температуры не должна проходить под греющими витками кабеля, располагайте ее ровно посередине между витками, если датчик будет проходить под греющим кабелем есть вероятность что датчик внутри гофры может сместиться ближе к греющему кабелю, то в последствии будет погрешность в температуре нагрева пола.

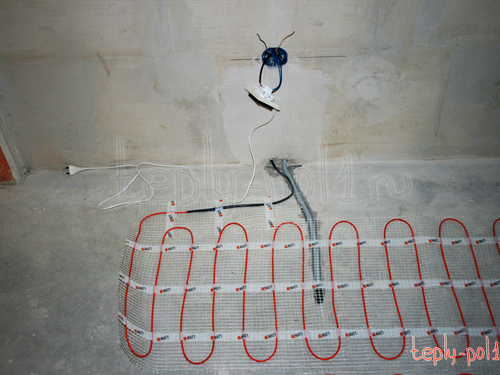

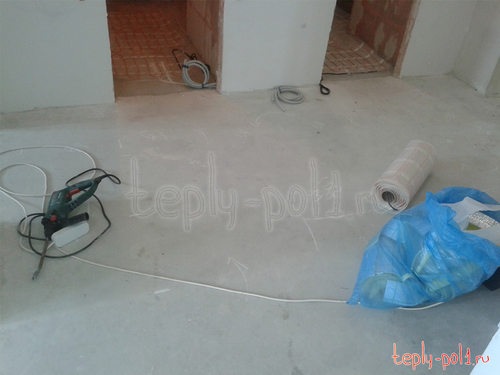

10. После разметки будущей прокладки гофры, сворачиваем комплект пола, там, где будем штробить под гофру. Штробим канал который будет полностью умещать в себе гофру 16мм по полу, а по стене включая и силовой кабель (силовой кабель запрещено проводить в одной гофре с датчикам температуры). Если требуется, то вырезаем коронкой место для подрозетника и подводим питающий провод к месту установки терморегулятора. После штробления убираем строительный мусор. Закладываем гофру в штробу и крепим ее, конец гофры порядка 10 см не фиксируем, это сделаем позже, так как нам надо после прокладки датчика температуры ее заизолировать.
11. Теперь когда гофра заложена в том положении в котором она будет находиться после укладки плитки, можно заводить в нее датчик температуры. Когда он будет выступать из конца гофры, изолируем вконец, что бы туда не попала смесь (можно изолентой) и фиксируем те 10 см конца гофры которые мы не зафиксировали ранее. Если при такой укладке гофры у вас не получится заложить датчик температуры, то ищем проблемные места, где застревает датчик, исправляем и пробуем снова. Помните, что лучше это сделать сейчас, так как если вдруг выйдет из строя датчик температуры, то потом уже ничего не исправить, так как гофра существует только для того что бы можно было в случае его поломки заменить беспрепятственно. Если у вас мягкий провод у датчика температуры, то покупаем жесткий провод, фиксируем их вместе и заводим в гофру.

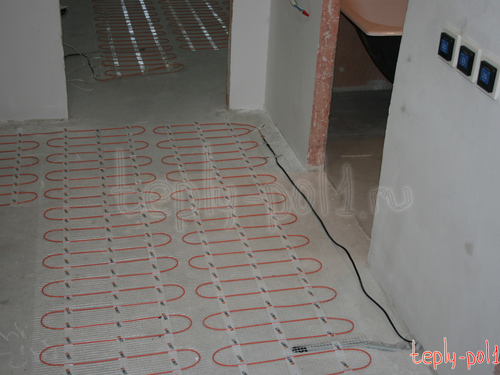

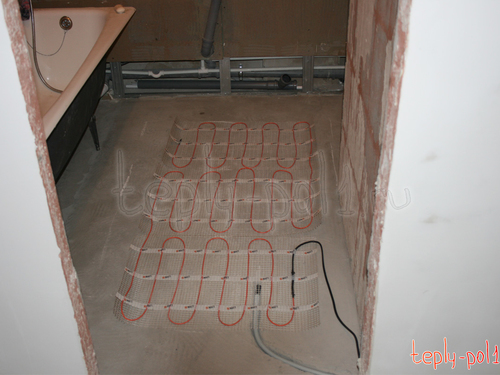

12. Возвращаем в исходное место кабельный мат, и прокладываем силовой провод. Учитывайте, что от соединительный муфты 20 см греющего кабеля и 20 см силового кабеля  должны быть расположены по прямой линии, без поворотов.
13. Если требуется фиксация силового кабеля, фиксируем по полу и стене. Можно зафиксировать пластиковыми клипсами или например плиточной смесью, шпатлевкой.
14. Выводим силовые провода в "подрозетнике" и замеряем сопротивление греющих жил (см. выше пункт 6) и сопротивление изоляции (см. выше пункт 7), фиксируем данные значения в инструкции.

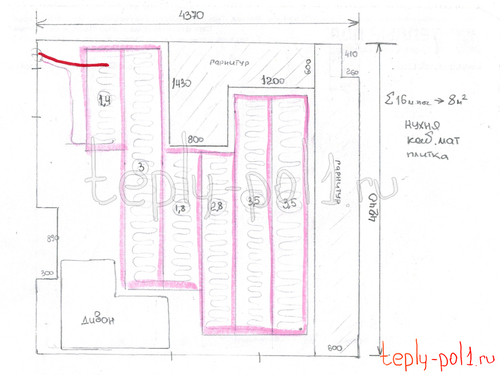

15. Составляем итоговую схему укладки теплого пола с указанием всех отступов от стен, расположением соединительной и концевой муфты.
16. Делаем фотофиксацию установленного комплекта.
17. Подключаем к терморегулятору провода теплого пола и датчик температуры, так же можно подвести силовой провод и проверить нагрев пола, но учитывайте что это не показатель работоспособности теплого пола. Показателем работоспособности будут замеры сопротивлений жил и изоляции.
18. Внимание! Во избежание повреждения теплого пола, до момента укладки плитки не производить никаких работ в данном помещении до укладки плитки.
19. Теперь можно укладывать плитку.
20. Сразу же после укладки плитки снова делаем замеры сопротивления греющих жил (см. выше пункт 6) и сопротивление изоляции (см. выше пункт 7), фиксируем данные значения в инструкции. Если есть критичные изменения, срочно обратитесь к продавцу, и возможно пока плитка не встала, потребуется вскрытие пола. Только что уложенную плитку вскрыть целесообразнее, чем ту, где плиточный клей уже высох и плитка "встала".
21. Пол можно включать теплый пол не менее чем через 14 дней после полго высыхания плиточного клея.

Так же стоит учитывать:

• укладывать при температуре воздуха не менее 5 С
• монтируйте теплый пол с мягкой обувью
• ознакомьтесь с инструкцией поставляемой с теплым полом (так же можно скачать в карточке товара на нашем сайте)
