Инструкция по монтажу универсального кабеля

Скачать инструкцию по монтажу по этой ссылке можно тут

Данная инструкция описывает основные шаги и действия по монтажу универсального кабеля, когда вы уже купили или еще планируете купить конкретный комплект кабеля.

Расчет нужной площади обогрева, шага укладки и составление планируемой схемы укладки пола - указаны в другой инструкции.

В этой инструкции я попытался вкратце указать основные шаги, в ней отражается мой большой опыт монтажей теплого пола, который оттачивался с каждым объектом с 2012 года, и позволяет установить пол быстро, без отрицательных последствий.

1. Очистите основание чернового пола от строительного мусора и острых предметов.
2. Прогрунтуйте основание чернового пола для лучшей адгезии плиточного клея или стяжки.
3. Перенесите план-схему укладки на ваш пол: разметьте где у вас будет стоять мебель, разметьте планируемую раскладку кабельного пола на черновом полу (например мелом или маркером). Учтите при этом отступ от мебели 5-10 см а монтажную ленту укладывают каждые 50 см между собой.
4. Прежде чем раскатывать кабель на полу и резать монтажную ленту, проверьте еще раз расчеты. Я обычно разрисовываю где будет проходить монтажная лента и каждый виток кабеля на полу, после считаю его примерную длину. Если кабеля мало, то подумайте за счет каких участков его можно уменьшить площадь обогрева, если много, то подумайте, куда еще можно завести кабель. Если все верно то, можно приступать к монтажу.
5. Достаем комплект из коробки, снимаем ярлыки.
6. Замеряем мультиметром (если не замеряли в магазине) сопротивление комплекта по греющим жилам, сверяем их с табличным значением в инструкции (или на бирке комплекта), если отклонение более -5% и +10% то ни в коем случае не устанавливайте данный комплект и обратитесь к продавцу. Зафиксируйте данное значение в инструкции.
7. Так же нужно мегаометром (если не замеряли в магазине) проверить изоляция греющих жил, при 500 В она должна быть не менее 100 МОм. Зафиксируйте данное значение.
8. В отличие от установки кабельного мата, гофру для датчика температуры нужно уложить сейчас. Приступаем к разметке гофры для датчика температуры. При прокладке гофры учитывайте следующие моменты: минимум поворотов, если они есть то делайте их плавными, в месте перехода со стены на пол так же учитывайте плавность перехода. Так же гофра для датчика температуры не должна проходить под греющими витками кабеля, располагайте ее ровно посередине между витками, если датчик будет проходить под греющим кабелем или сместиться ближе к греющему кабелю, то в последствии будет погрешность в температуре нагрева пола.
9. После разметки будущей прокладки гофры, если будет укладка кабеля в слой клея, или тонкие наливные полы, то нужно под гофру делать штробу в полу. Если заливаться в стяжку, то по полу нет смысла штробить. Штробим канал который будет полностью умещать в себе гофру 16мм по стене включая силовой кабель (силовой кабель запрещено проводить в одной гофре с датчикам температуры), а так же если требуется, то вырезаем коронкой место для подрозетника и подводим питающий провод к месту установки терморегулятора. После штробления убираем строительный мусор. Закладываем гофру в штробу и крепим ее, конец гофры порядка 10 см не фиксируем, это сделаем позже, так как нам надо после прокладки датчика температуры ее заизолировать.
10. Теперь когда гофра заложена в том положении в котором она будет находиться после укладки плитки, можно заводить в нее датчик температуры. Когда он будет выступать из конца гофры, изолируем конец гофры что бы туда не попала смесь (можно изолентой или латуным колпачком поставляемый в комплекте некоторых производителей) и фиксируем те 10 см конца гофры которые мы не зафиксировали ранее. Если при такой укладке гофры у вас не получается заложить датчик температуры, то ищем проблемные места, где застревает датчик, исправляем и пробуем снова. Помните, что лучше это сделать сейчас, так как если вдруг выйдет из строя датчик температуры, то потом уже ничего не исправить, так как гофра существует только для того что бы можно было в случае его поломки заменить беспрепятственно.Если у вас мягкий провод у датчик температуры, то покупаем жесткий провод, фиксируем их вместе и заводим в гофру.
11. Теперь можно крепить монтажную ленту, например дюпель-гвоздями или аналогами. Располагайте монтажную. ленту около гофры так, что бы он находился в будущем ровно посередине между витками кабеля.
12. Начинайте раскладку комплекта с ближайшей точки к терморегулятору. Ни в коем случае не режьте кабель - он не будет работать, а так же не укорачивайте и не удлиняйте его, так как изменится сопротивление кабеля и соответственно он быстро выгорит из-за перегрева. Прокладываем силовой провод по полу и стене. Учитывайте, что от соединительный муфты 20 см греющего кабеля и 20 см силового кабеля  должны быть расположены по прямой линии, без поворотов.
13. Если требуется фиксация силового кабеля, фиксируем по полу и стене. Можно зафиксировать пластиковыми клипсами или например плиточной смесью, шпатлевкой.

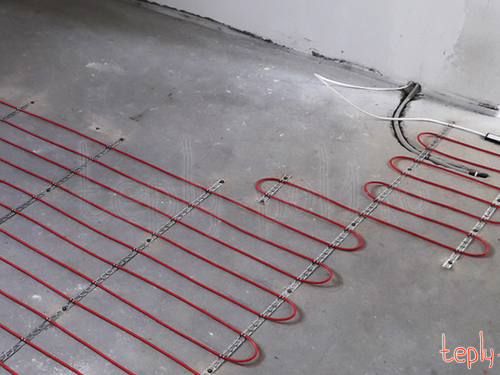

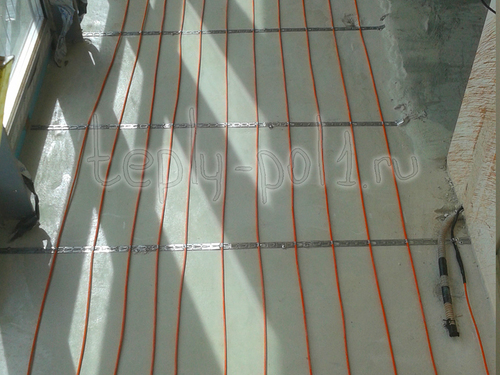

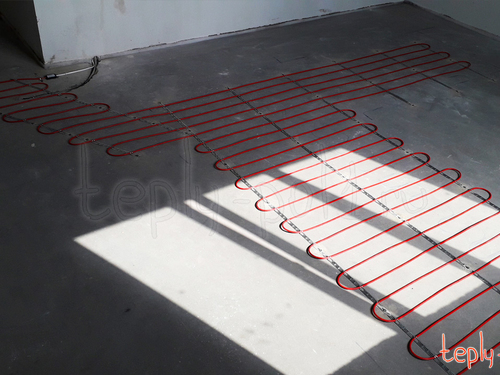

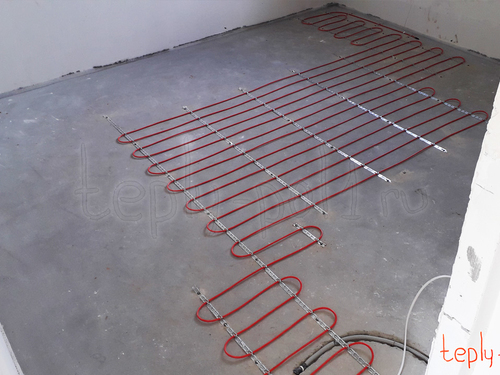

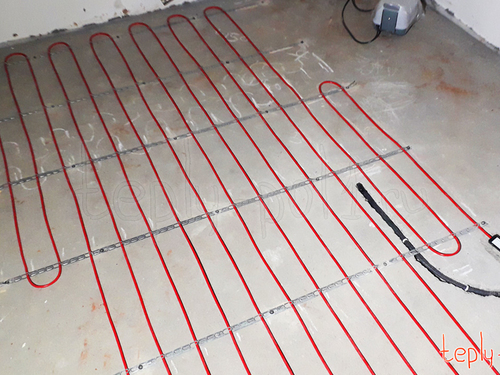

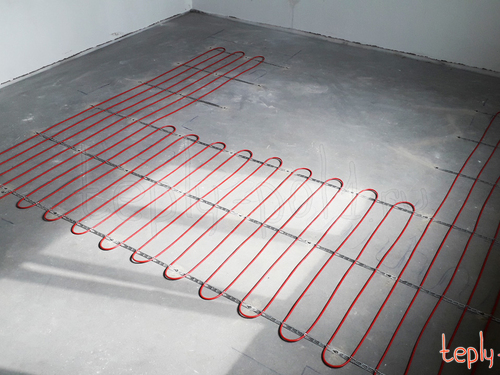

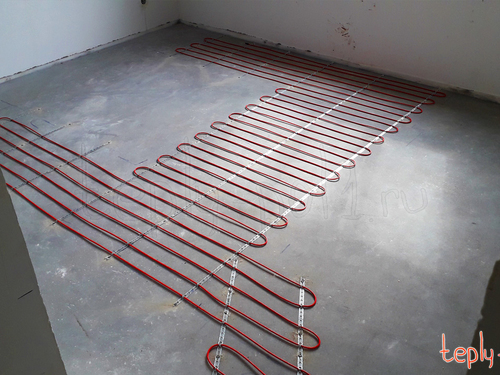

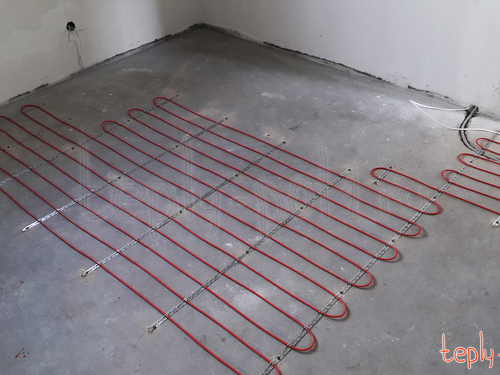

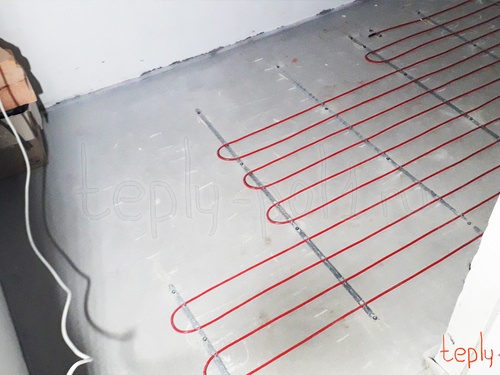

14. Далее раскладываем кабель и крепим его на монтажную ленту. Я обычно не сразу креплю весь кабель на каждой клипсе монтажной ленты, а делаю предварительную раскладку со слабым закреплением по крайним линиям монтажной ленты. Если все примерно укладывается, так как было рассчитано в начале, то прикрепляем кабель на каждом участке монтажной ленты. Если нет, то делаем корректировки.
15. Выводим силовые провода в "подрозетнике" и замеряем сопротивление греющих жил (см. выше пункт 6) и сопротивление изоляции (см. выше пункт 7), фиксируем данные значения в инструкции.

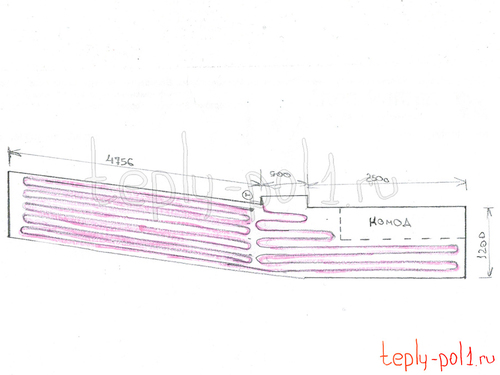

16. Составляем итоговую схему укладки теплого пола с указанием всех отступов от стен, расположением соединительной и концевой муфты.
17. Делаем фотофиксацию установленного комплекта.
18. Подключаем к терморегулятору провода теплого пола и датчик температуры, так же можно подвести силовой провод и проверить нагрев пола, но учитывайте что это не показатель работоспособности теплого пола. Показателем работоспособности будут замеры сопротивлений жил и изоляции.
19. Внимание! Во избежание повреждения теплого пола, до момента укладки плитки не производить никаких работ в данном помещении!
20. Теперь можно укладывать плитку или заливать стяжку.
21. Сразу же после укладки плитки или заливки стяжки снова делаем замеры сопротивления греющих жил (см. выше пункт 6) и сопротивление изоляции (см. выше пункт 7), фиксируем данные значения в инструкции. Если есть критичные изменения, срочно обратитесь к продавцу, и возможно пока плитка не встала, потребуется вскрытие пола. Только что уложенную плитку вскрыть целесообразнее, чем ту, где плиточный глей уже высох и плитка "встала". Либо вскрыть сырую стяжку проще, чем уже застывшую.
22. Пол можно включать не менее чем через 14 дней после полго высыхания плиточного клея. Или после 30 дней после высыхания стяжки.

Так же стоит учитывать:

• укладывать при температуре воздуха не менее 5 С
• монтируйте теплый пол с мягкой обувью
• ознакомьтесь с инструкцией поставляемой с теплым полом  (так же можно скачать в карточке товара на нашем сайте)
